Ultimat guide till Buttweld Fittings: Allt du behöver veta

Vad är stumsvetsrörkopplingar

Stumsvetsrördelar är komponenter som används för att ansluta, omdirigera eller avsluta rörsektioner i ett rörsystem genom att svetsa dem direkt till rörändarna, vilket skapar en permanent, läckagebeständig skarv. Till skillnad från gängade eller hylsa svetsbeslag, är stumsvetsbeslag fasade i kanterna för att svetsaren ska kunna smälta samman kopplingen och röret i en enda kontinuerlig svets, vilket resulterar i en slät inre yta med minimalt flödesavbrott.

Denna anslutningsmetod är allmänt gynnad i högtrycks- och högtemperaturindustritillämpningar, inklusive olje- och gasledningar, kraftgenereringsanläggningar och kemiska bearbetningsanläggningar, där den gemensamma integriteten under extrema förhållanden inte är förhandlingsbar. Eftersom svetsen i sig blir en del av rörstrukturen snarare än en separat mekanisk anslutning, erbjuder stumsvetsbeslag generellt överlägsen styrka och tillförlitlighet jämfört med alternativa fogmetoder.

Vanliga typer av stumsvetsbeslag

Stumsvetsbeslag finns i flera standardiserade former, var och en utformad för att fylla en specifik funktion inom en rörlayout. Att förstå dessa typer hjälper ingenjörer och inköpsteam att specificera rätt komponent för varje applikation.

Armbågar

Armbågar change the direction of pipe flow, typically available in 45-degree and 90-degree configurations, as well as long radius and short radius variations. Long radius elbows are more common in general piping systems because they create a gentler flow transition, reducing pressure drop and turbulence compared to short radius alternatives.

Utslagsplatser

Utslagsplatser allow a pipeline to branch into two directions, either as an equal tee, where all three openings share the same diameter, or a reducing tee, where the branch outlet is smaller than the main run. Tees are essential in systems requiring flow distribution or the integration of secondary lines into a main pipeline.

Reducerare

Reducerare connect pipe sections of different diameters, allowing a system to transition smoothly from a larger to a smaller pipe size, or vice versa. Concentric reducers maintain a centered axis between both pipe ends, while eccentric reducers offset one side, often used when maintaining a level top or bottom surface is necessary for drainage or equipment alignment.

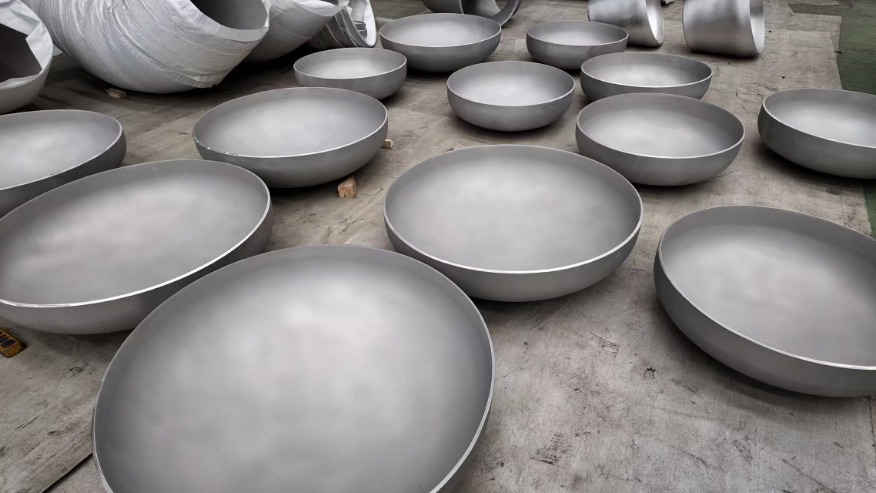

Kepsar

Kepsar are used to seal the end of a pipeline, providing a permanent closure that withstands the same pressure and temperature conditions as the rest of the system. These are commonly used at line terminations or during system testing phases before further sections are added.

Material som används vid tillverkning av stumsvetskopplingar

Materialvalet påverkar avsevärt prestanda, kostnad och applikationslämplighet för stumsvetsbeslag. Tabellen nedan visar vanliga material och deras typiska användningsfall inom industriella rörsystem.

Förstå väggtjocklek och schemavärderingar

Stumsvetskopplingar tillverkas för att matcha specifika rörscheman, som anger kopplingens väggtjocklek i förhållande till dess ytterdiameter. Vanliga scheman inkluderar schema 10, 40 och 80, med högre schemanummer som indikerar tjockare väggar som kan motstå större inre tryck. Att välja rätt schema är avgörande, eftersom felaktig väggtjocklek mellan kopplingen och anslutningsröret kan skapa svaga punkter vid svetsfogen, vilket äventyrar systemets övergripande integritet.

Ingenjörer beräknar vanligtvis erforderliga schemavärden baserat på systemets driftstryck, temperatur och det specifika materialets mekaniska egenskaper, ofta med hänvisning till standarder som ASME B16.9, som reglerar dimensions- och toleranskrav för fabrikstillverkade stumsvetsbeslag.

Viktiga fördelar med stumsvetskopplingar framför andra anslutningstyper

Stumsvetsbeslag erbjuder flera praktiska fördelar som gör dem till det föredragna valet för krävande industriella applikationer jämfört med gängade eller flänsade alternativ.

• Överlägsen foghållfasthet tack vare den helt sammansmälta anslutningen mellan koppling och rör.
• Minskad risk för läckage jämfört med gängade anslutningar, som kan lossna vid vibrationer eller termisk cykling.
• Smidigt inre hål som minimerar turbulens och tryckfall över beslaget.
• Bättre lämpad för högtemperatur- och högtryckssystem där mekaniska fogar kan gå sönder.
• Lägre långsiktiga underhållskrav när de väl svetsats och inspekterats.

Överväganden vid installation och kvalitetskontroll

Korrekt installation av stumsvetsbeslag kräver skickliga svetsare och noggrann uppmärksamhet vid förberedelse av fog, inklusive noggrann avfasning och inriktning innan svetsningen påbörjas. Varje felinriktning eller inkonsekvent gap mellan kopplingen och röret kan resultera i svetsdefekter som äventyrar fogens strukturella integritet, särskilt i högtrycksapplikationer där fel kan få allvarliga säkerhetskonsekvenser.

Kvalitetskontrollåtgärder såsom radiografisk testning, ultraljudsinspektion och färgpenetranttestning används vanligtvis för att verifiera svetsintegritet efter installation, särskilt i kritiska system som kraftgenerering eller petrokemisk bearbetning där oupptäckta svetsfel över tiden kan leda till katastrofala fel.

Att välja rätt stumsvetskoppling för ditt projekt

Att välja rätt stumsvetskoppling innebär att utvärdera flera faktorer tillsammans, inklusive rörets arbetstryck, temperaturområde, vätska eller gas som transporteras och de omgivande miljöförhållandena. Genom att arbeta nära en kunnig leverantör och hänvisa till tillämpliga industristandarder säkerställs att de valda kopplingarna, materialen och schemaklassificeringarna överensstämmer exakt med kraven från det specifika rörsystemet, vilket i slutändan stöder långsiktig tillförlitlighet och säkerhet över hela installationen.
